Antennenfilter für Conteststation

Gebaut im August 2016. Test im September VHF/UHF Contest!

Für unsere Conteststation mit der wir auf 144 und 432 MHz arbeiten habe ich diese Filter angefertigt.
Unsere Antennen stehen nur 10 Meter auseinander, gerade auf 432 MHz kommt es je nach Antennenrichtung zu
Beeinträchtigungen durch die 2 Meter Station. Mit dem 432 MHz Filter vor den 2 Meter TX war eine Bake ohne Filter mit
S 9 lesbar, mit Filter und abgestimmten Saugkreis nur noch zu erahnen.
Die Einfügedämpfung im Arbeitsband ist minimal. Hier wird der Tiefpass auf 144 bzw der Hochpass auf 432 MHz
auf minimalen SWR abgestimmt.
Aufbau und Idee von VE2ZAZ. Abgleich ebenfalls! Siehe I-Net!
Die Filter werden direkt an den TX angeschlossen und vertragen mindestens 100 Watt.

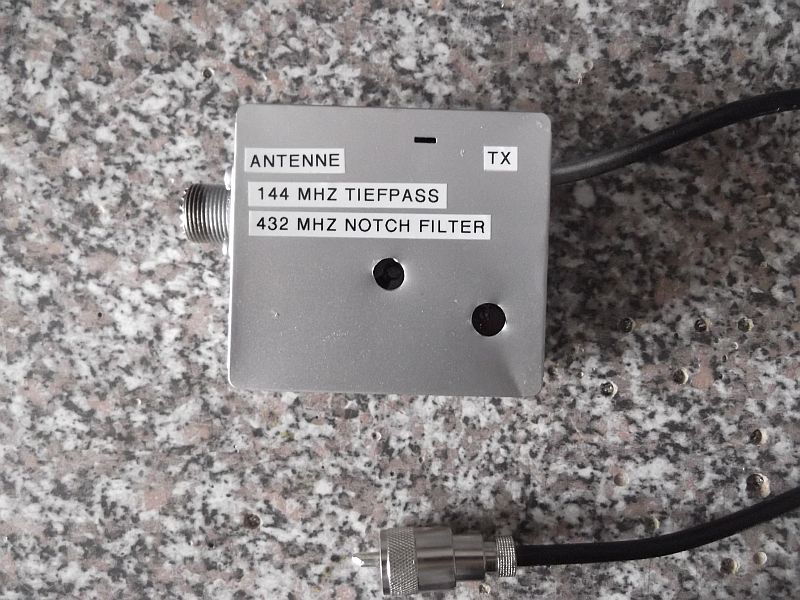

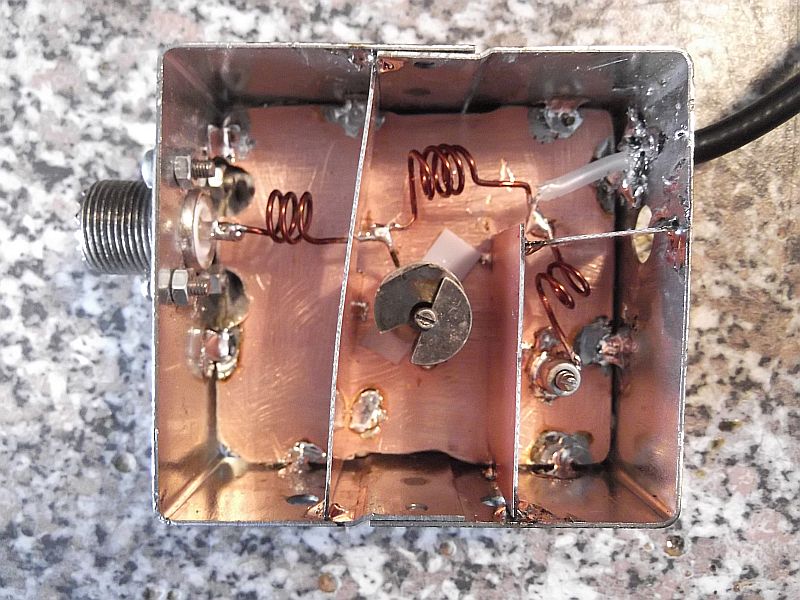

Das 144 Mhz Filter wirkt auf 144 MHz wie ein Tiefpass und hat am Ausgang einen Saugkreis, abgestimmt auf 432 MHz.

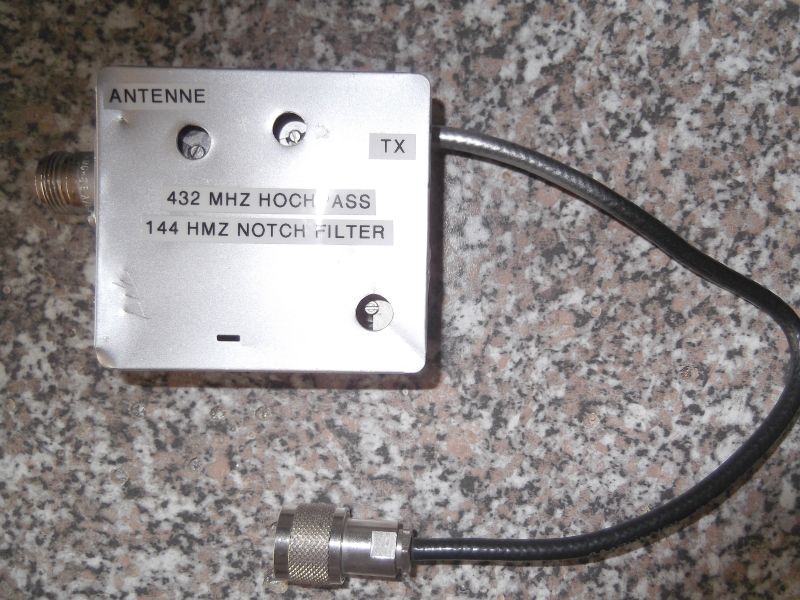

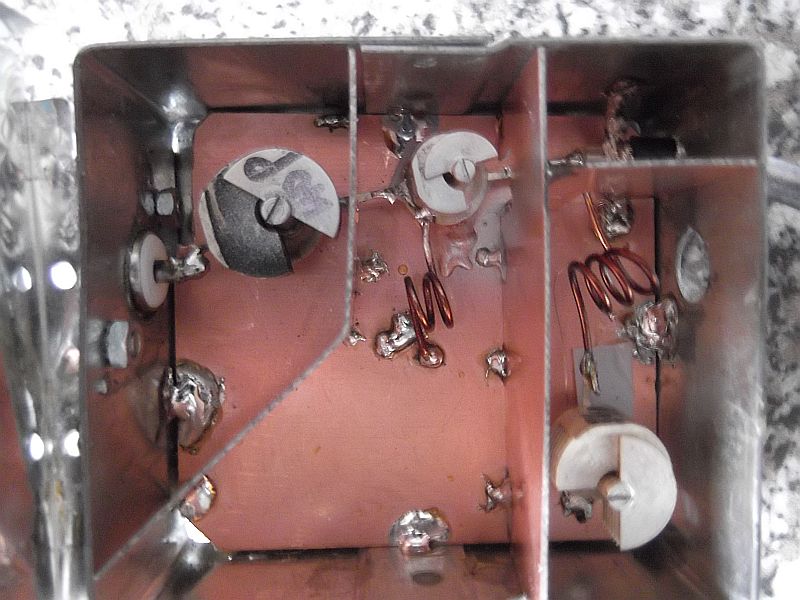

Auf 432 ist es ein Hochpass. Saugkreis auf 144 MHz abgestimmt.

Wie weit noch die 3.Oberwelle auf 432 MHz stört werden wir sehen.
