GS35b, die Röhre für meine 144 MHz-PA.

Hinweis: Die PA arbeitet mit Hochspannung 3200 Volt, und die ist lebensgefährlich!!!
Deshalb sind die hier beschriebenen Projekte nichts für Anfänger.

GS35b hier einige Betriebsdaten auf den höheren Bändern

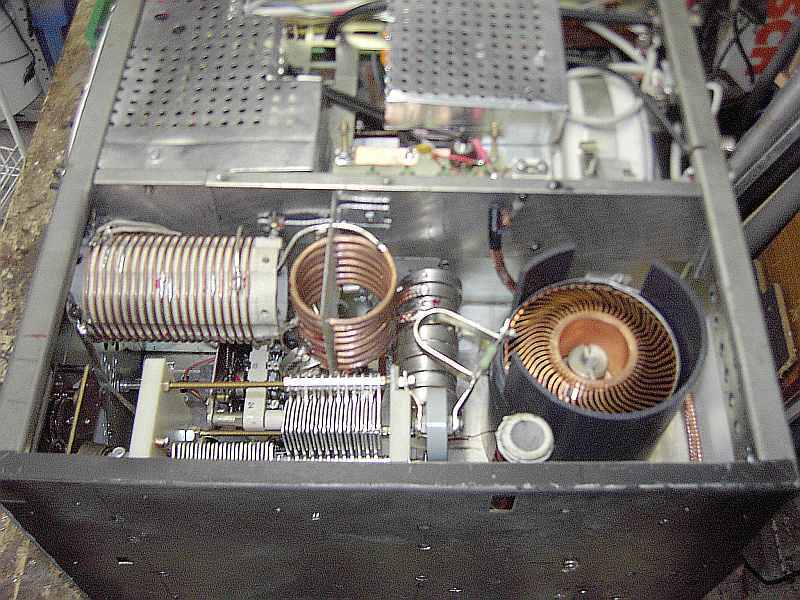

Hier noch meine erste KW-PA mit der GS35b.

In diesem Gehäuse war meine erste KW-PA mit der GS35b eingebaut.
Die neugebaute KW-PA mit der GS35b ist auch fertig.

Einige wenige Teile werden für die hier beschriebene 2 Meter PA verwendet.

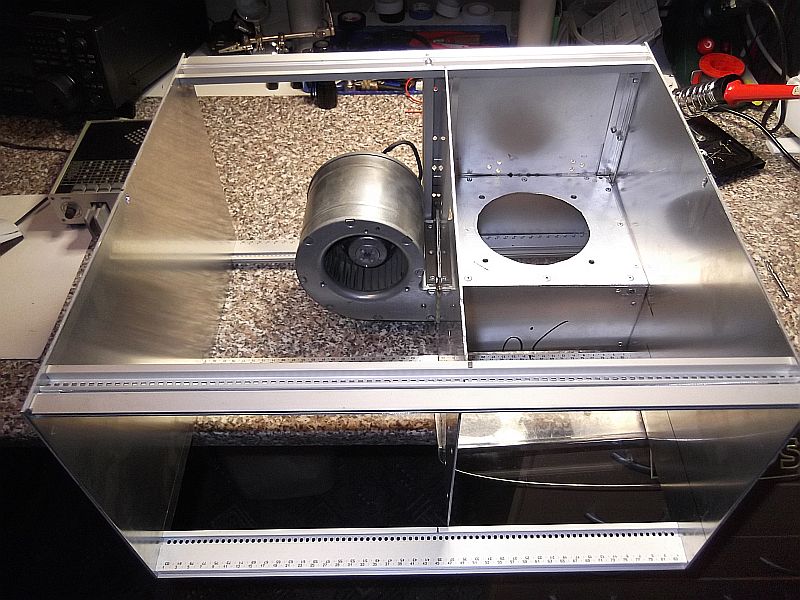

Die ersten Bilder. Vom 13.01.2014.

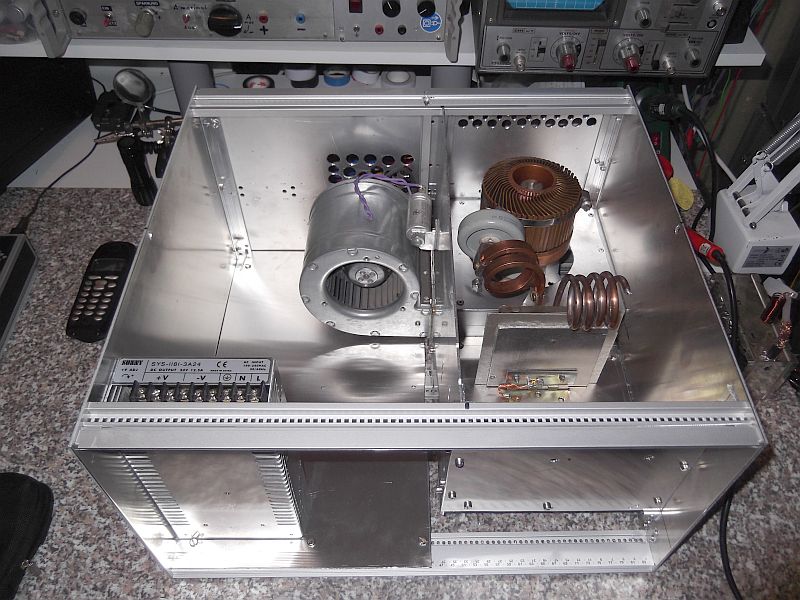

Stand 02.02.2014.

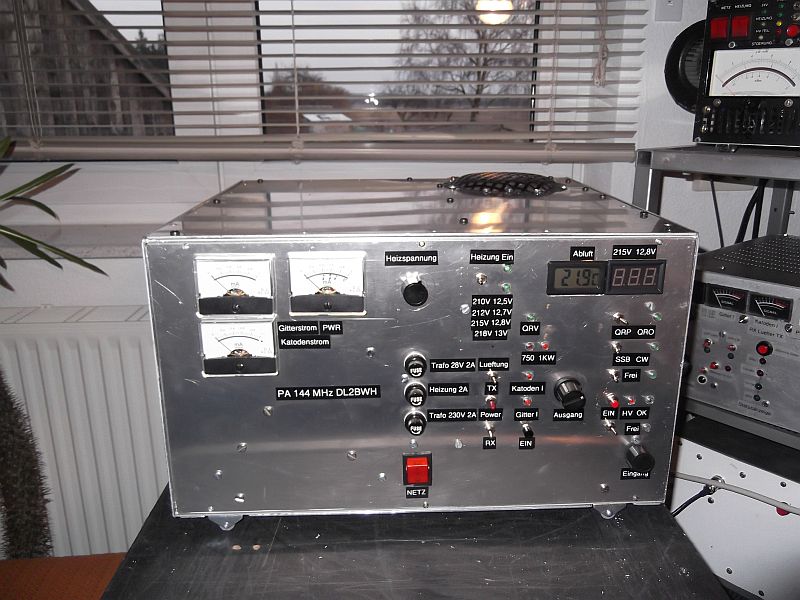

Stand 23.02.2014

Erste QSOs mit der PA am 21.02.2014. Alles im grünen Bereich. TEST bestanden. Bauzeit 2 Monate.
Erste Belastungsprobe der VHF-Contest am 1.und 2 März 2014. Ohne Probleme!

Die Maße HBT 26, 43, 40 cm. Die GS35b mit Schwingkreis.

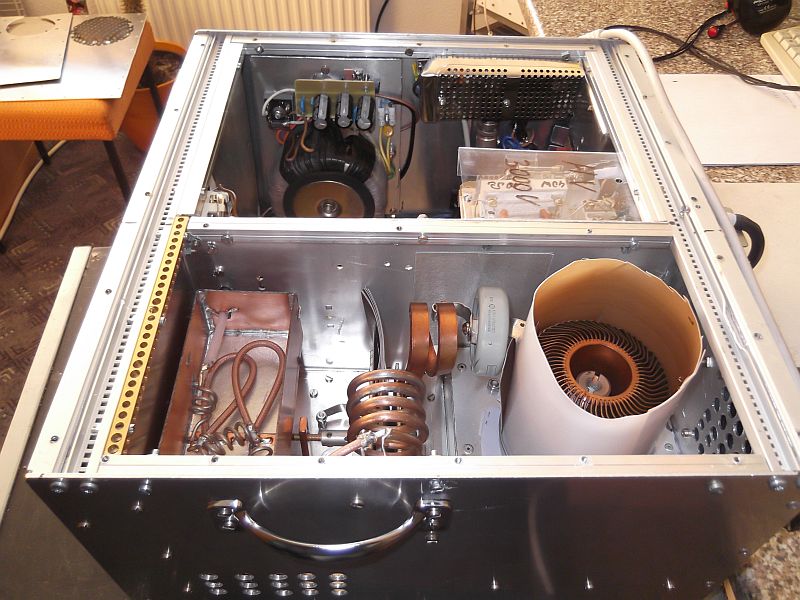

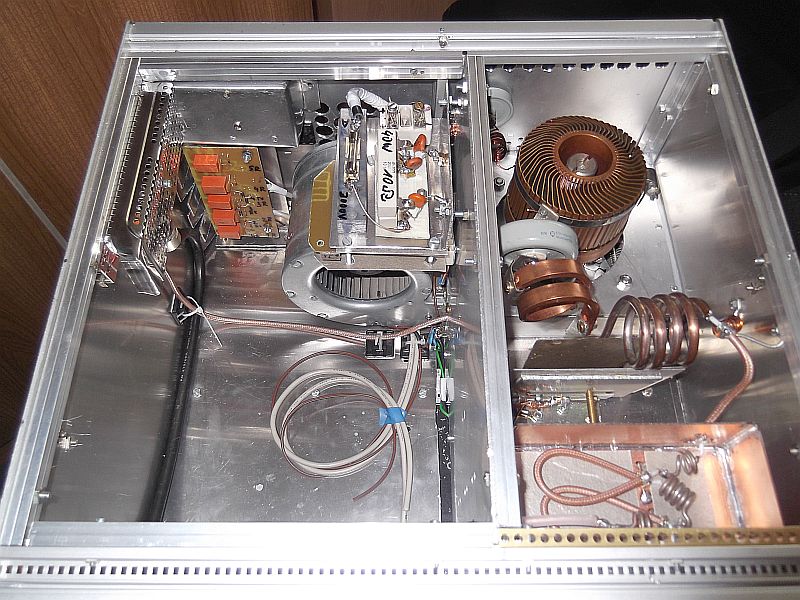

Die GS35b mit HF-Teil im abgeschirmten Kasten. Im vorderen Teil das Tiefpassfilter. Teflonkoaxkabel als Kondensator.

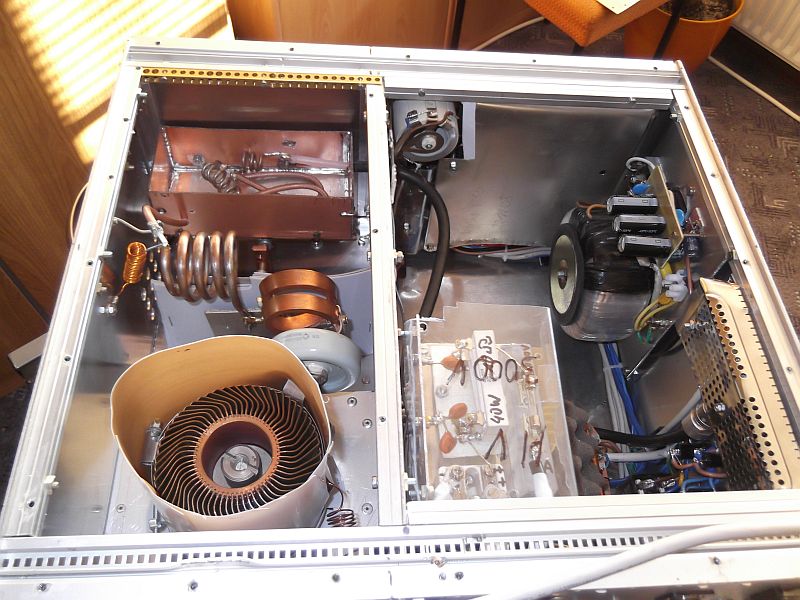

Der Lüfter im Gehäuse, beidseitig saugend. Ein Teil der Luft direkt von der Rückseite,
der andere Teil von vorne rechts an der Seite, über Lüftungsbohrungen. Dadurch wird der Innenraum der PA ebenfalls belüftet.

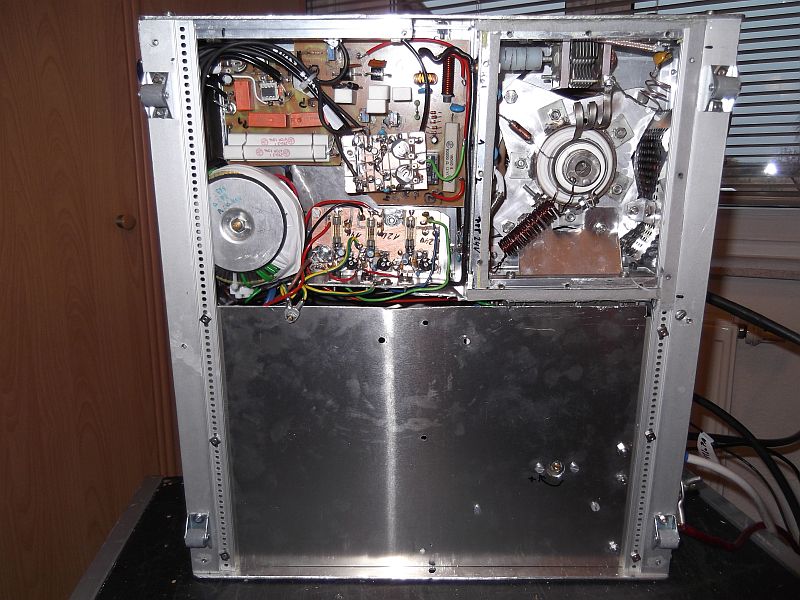

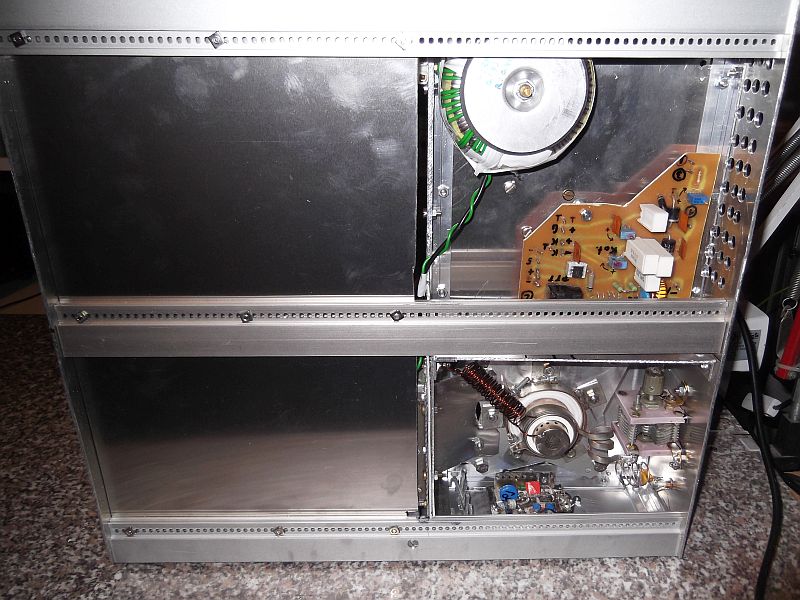

Rechts unten erfolgt der Einbau des Heiztrafos sowie die Messung Katoden-Gitterstrom, sowie die Schaltung für die Abschaltung
des Katoden bzw Gitterstromes im Fehlerfall. Siehe auch im I-Net unter Triode-Bord.
Die Schaltung für den Ruhestrom kommt in den Katodenkasten, wird so direkt vom Lüfter angeblasen.
Für alle Hilfsspannungen wird ein kommerzielles Schaltnetzteil für 28 Volt verwendet. Habe im Moment ein konventionelles Netzteil eingebaut.
Hatte Probleme mit HF-Einsteuung, schaltete ab, bei einer größeren Leistung. Wenn ich diese Probleme beseitigt habe, wird es wieder eingebaut.
Über Festspannungsregler werden die Hilfsspannungen festgelegt.
Das Schaltnetzteil bringt 28 Volt und 15 Ampere. So besteht die Möglichkeit eine Vor-PA einzubauen, welche dann zB aus 10 Watt 100 Watt erzeugt.
Schon erfolgreich in einer anderen PA getestet.
Damit ist Transverterbetrieb möglich.
Hinten links, die Stufenschaltung für den Lüfter. Linke Seite die Relaisumschaltung Ein und Ausgang.
In die PA kommt noch die Hochspannungsgleichrichtung, nur der Trafo ist dann in einem extra Gehäuse!
Auch dieser ist schon vorhanden, es ist ein "großer" Drehstromtrafo. Gewicht ca. 40 kg.

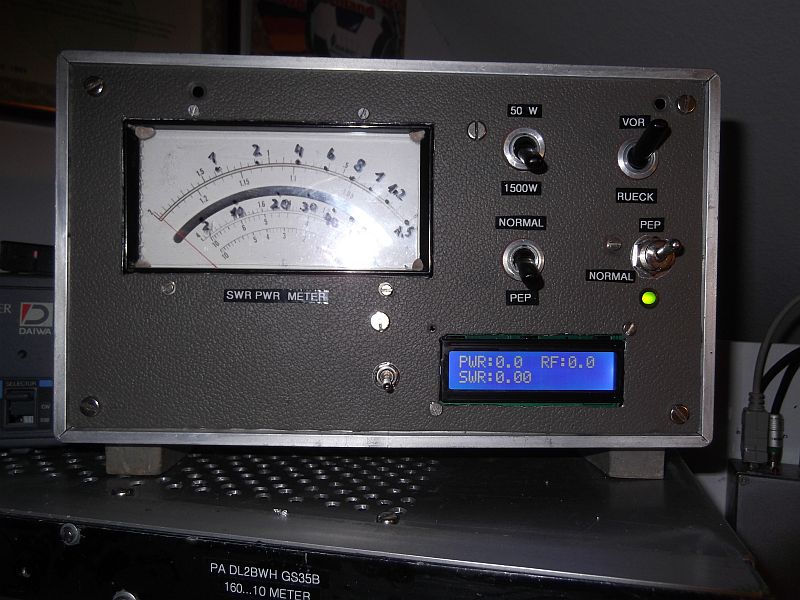

Ein passendes SWR-Meter wurde auch gebaut.

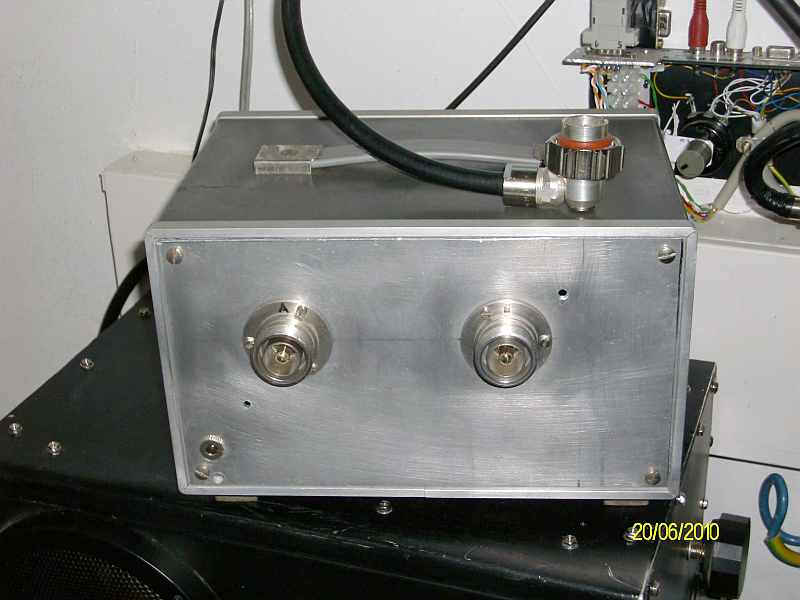

Mit echter PEP-Anzeige. Stecker und Buchsen mehr als ausreichend.
Die Beschriftung am analogen Meßwerk wird noch verändert.

Das große Netzteil.

Wird für die KW-PA mit der GS35b verwendet. Geht aber auch für beide 2 Meter-PA.

Gebaut im Oktober 2007.
Gewicht 34 kg
Anodenspannung 3 KV bis 4,5 KV einstellbar
H/B/T 30/37/32 cm
Gebaut mit 4 Stück MP-Kondensatoren.
Je 40 µFarad, Spannungsfestigkeit 2,5 KV.
Maße der Kondensatoren: Höhe 20 cm, Breite 9 cm.
Schaltung: Spannungsverdopplung. Trotzdem geringer Spannungsabfall.
Auf der Sekundärseite große Drahtstärke, geringer Widerstand!!
Vorteil bei einem getrennten Netzteil: es kann zB. für eine 2 m PA ebenfalls mit der GS35b verwendet werden!!
Es muß nur noch das HF-Teil gebaut werden. Das ist hiermit geschehen!
Nachteil, immer 2 große Teile, für portabel nicht besonders geeignet. Aber Leistung satt!
