Mastfuß Log-Periodic Mastfuß Log-Periodic

Log-Periodic

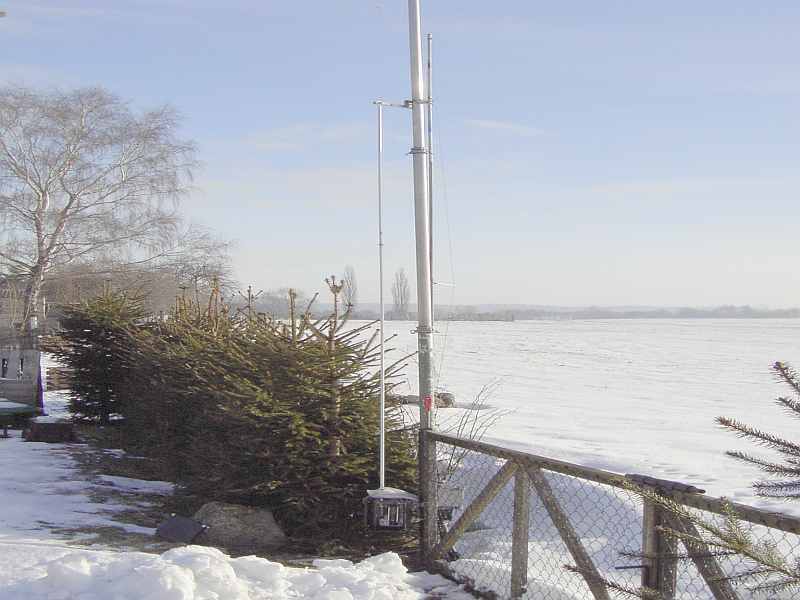

Schiebemast 10m zum Testen von Antennen Schiebemast 10m zum Testen von Antennen

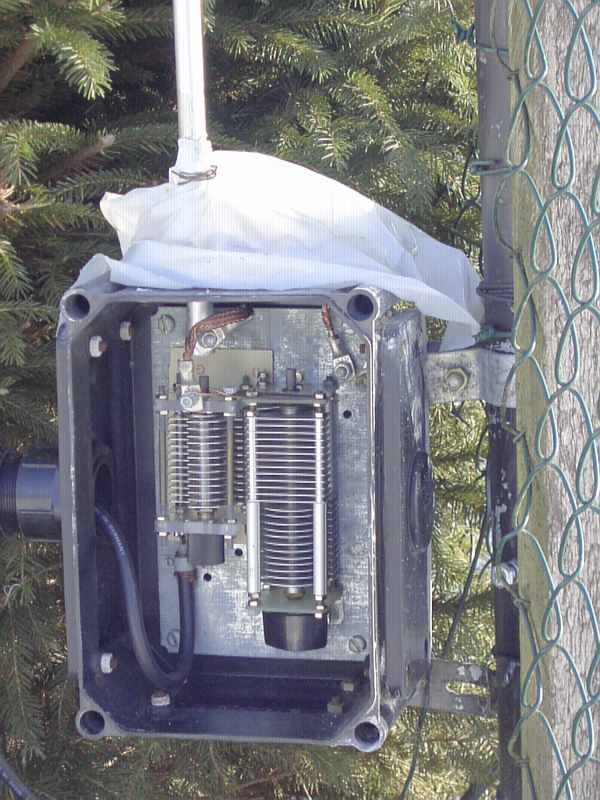

Der Schiebemast wird im Moment als geerdete Groundplane für 30 m genutzt!! Ansicht //Anschlußkasten
Spannungsfeste Kondensatoren verwenden!! Am besten Split-Drehkos, keine Übergangswiderstände.
Siehe auch "Rothammel" unter geerdete GPs.

Antennen für 80 und 40 m. Dipol für 80 m und liegende Loop für 40 m.

GP für 40 / 80 / 160 Meter

Aufbau Log Periodic ( Beschreibung )

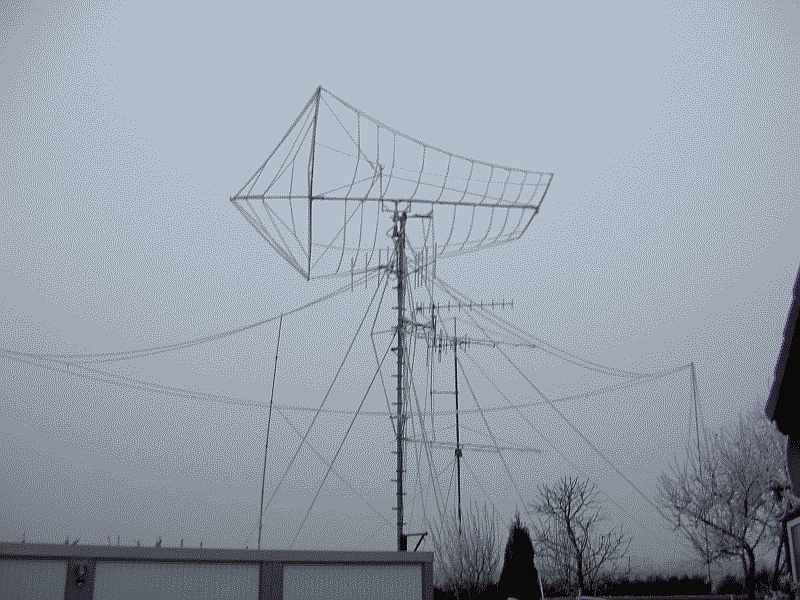

Antennen im Winter 2007.

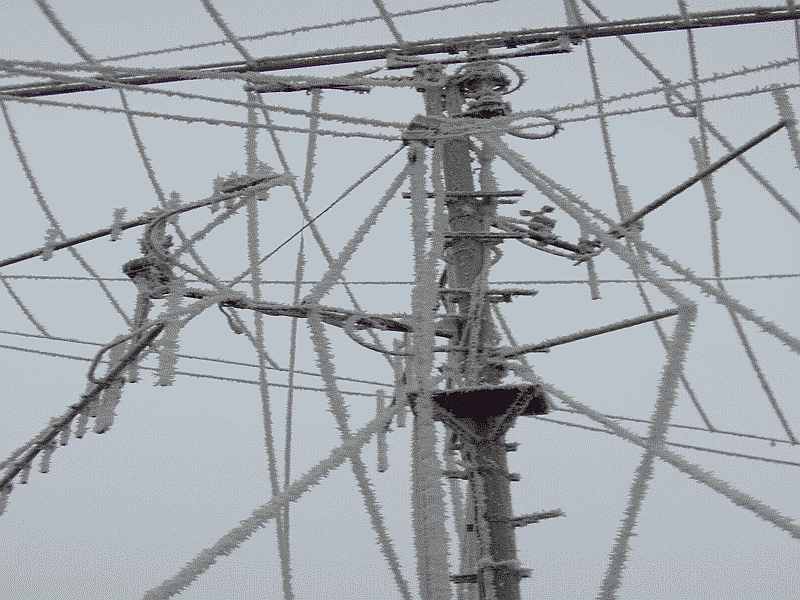

Winter 2007

Winter 2007

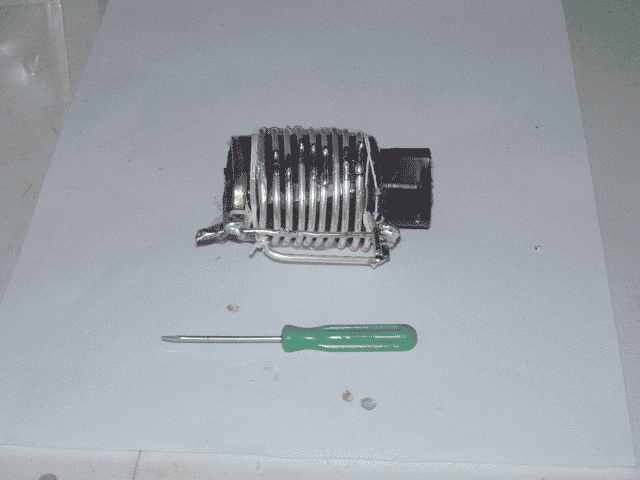

Eigenbau-Balun für die 7 MHz-Loop.

Auf mehrere Ferritstäbe kommen 2 Lagen je 10 Windungen Flachkupfer, 5 mm breit und 1,5 mm dick übereinander.
Darüber 3 mm versilberter Cu-Draht, auf Abstand gewickelt. Selbstverständlich alles gegeneinander isoliert
und entsprechend verbunden.
Auf dem versilberten Draht ist ein Abgriff leicht möglich, und somit eine Änderung des Transformations-Verhältnisses kein Problem.
Dieser Balun dürfte auch grosse Leistungen verkraften.
Links die erste Windung mit Flachkupfer.
Der Balun wird auf eine Cevausitplatte gelötet, die in einen wasserdichten Kasten befestigt wird.
Zum Schluß wird alles mit Plastik-Spray eingesprüht.

Eigenbau-Balun
