Werde hier den Aufbau eines Transverters beschreiben, der von 144 MHz auf 14 Mhz umsetzt. Kein Bauplan!
Das Prinzip ist ähnlich wie das bei S53WW. ( Javornik Transverter )
Ich werde alle Baugruppen als Module aufbauen. Somit ist ein Austausch bei einer Veränderung möglich. Die Module werden auf
einer Grundplatte befestigt und dann in ein Gehäuse reingeschoben. Ein Test ist somit auch ohne Gehäuse möglich.
Der Aufbau wird immer so erfolgen wie Zeit vorhanden ist. Angefangen Anfang Oktober 2010.
Ein fliegender Aufbau erbrachte schon den Erfolg. Die Signale werden aufs 20 m Band umgesetzt. Als Vergleich
diente ein TR-751E. Die Empfindlichkeit war gering besser.
Ich würde sagen der Aufbau hat sich bis hier gelohnt. Das nur mal beim provisorischen Aufbau beim RX-Betrieb!

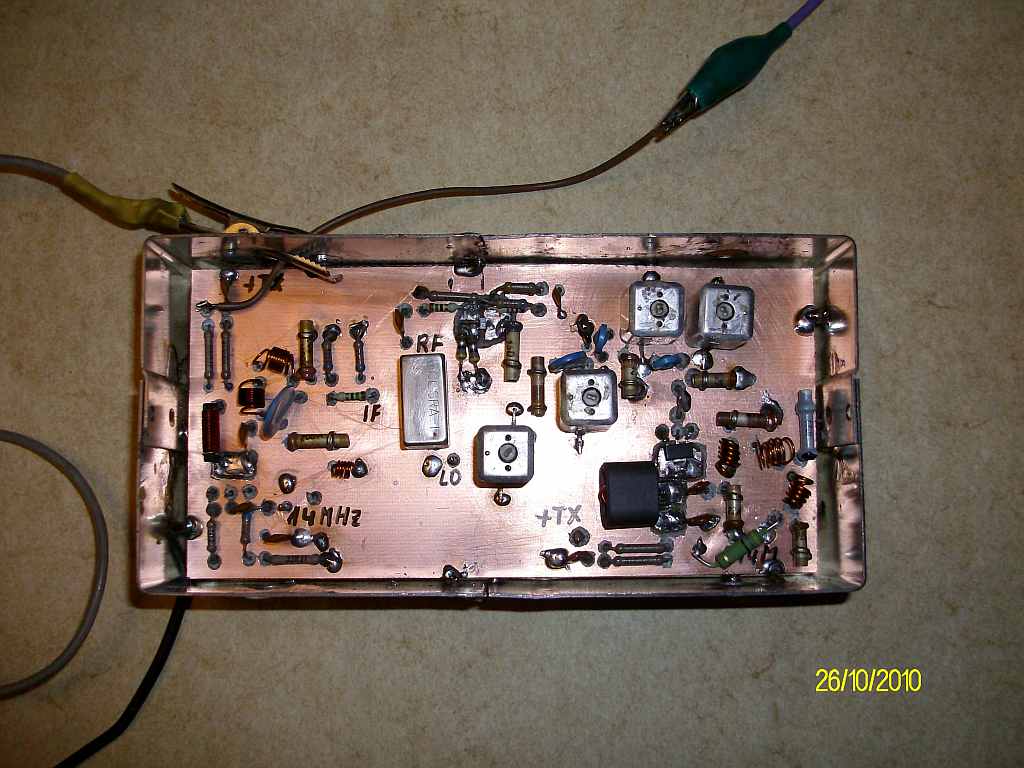

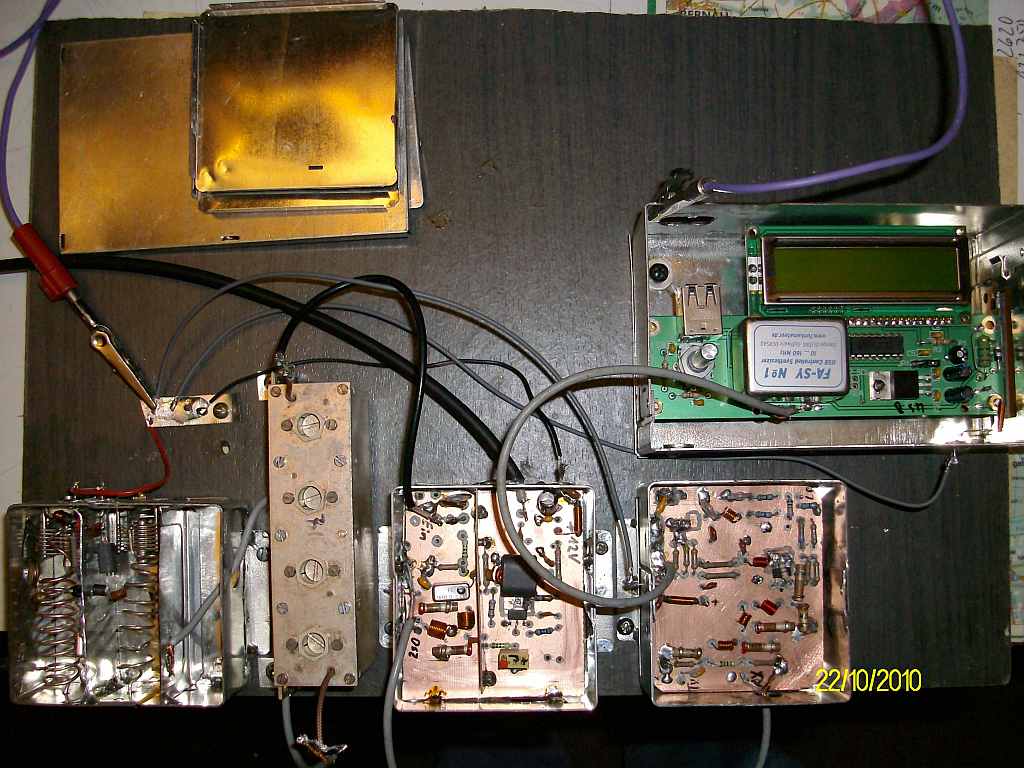

Der Aufbau erfolgt in diesen lötbaren Kästen. Links das 2 stufige Helixfilter. Ein BF 981 zwischen beiden Kreisen.
Daneben ein 4-stufiges Helixfilter, war in dieser Größe vorhanden. In der Mitte der RX-Mischer.
Rechts außen der Verstärker für das Signal vom Local-Oszillator.
Oben der Synthesizer vom FA, er wird in ein kleineres Gehäuse eingebaut. Dazu wird die Adapterplatine
ebenfalls vom FA genommen. Nach einer Einlaufzeit von ca. 20 Minuten steht die Frequenz.
Wurde umgebaut, jetzt ein Oszillator mit Quarz, wie im Original und zusätzlich Heizer. Ab Dez. 2012.
Die Baugruppe für die Umsetzung von 14 MHz auf 144 MHz. Auch hier klappte auf Anhieb der Aufbau. Das Signal wird vom
TS-930 von 14 MHz auf das 2 Meter Band umgesetzt. Unten rechts der 50 Ohm Metalloxid-Widerstand als Abschluß, beim Test.

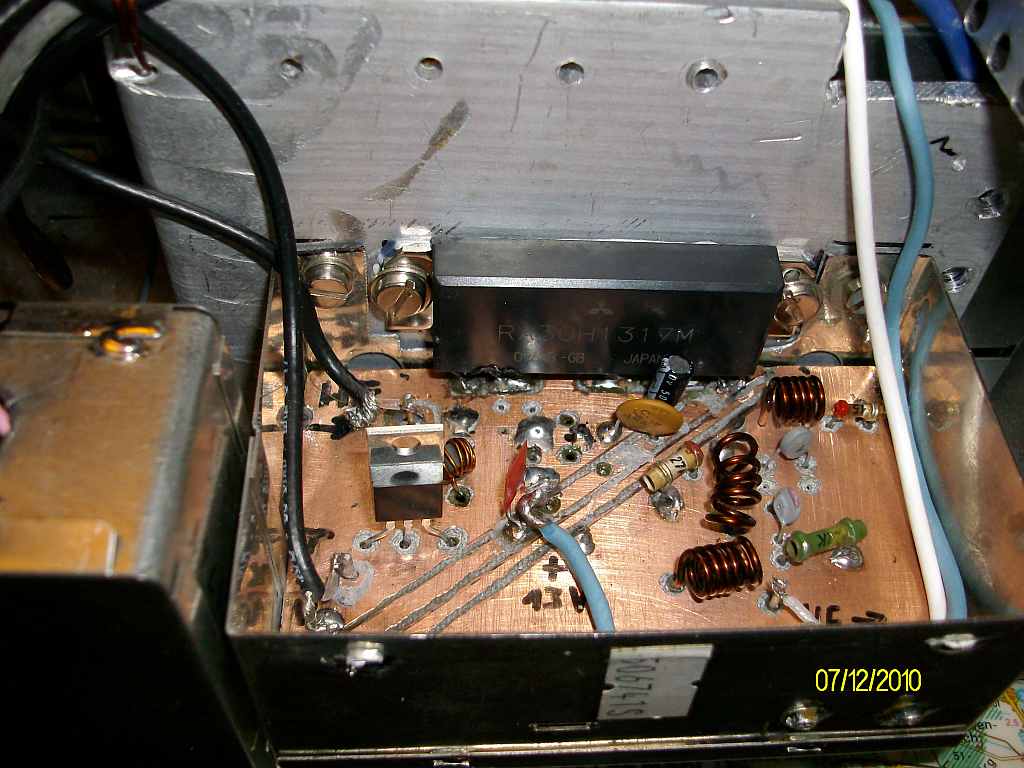

Als Endstufenmodul wird ein 30 Watt Typ verwendet. Damit ist die Ansteuerung der 2 Meter-PA mit der GS35b möglich.
Siehe 2 Meter-PA mit GS35b. ( Hier reichen max 7 Watt zur Aussteuerung! ) Maximale Leistung 15 Watt.
Es geht auch alles kleiner aufzubauen. Aber so ist genug Platz zum Testen.
Die ersten Test-QSOs wurden erfolgreich gefahren. Alles spielt bestens. Auch die Ansteuerung der PA klappt.

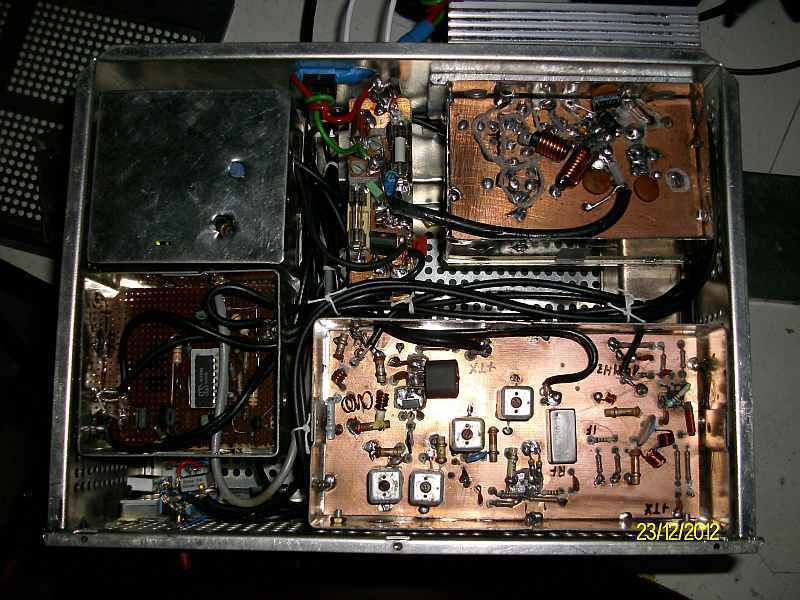

Nach dem Umbau, ab Dez 2012.

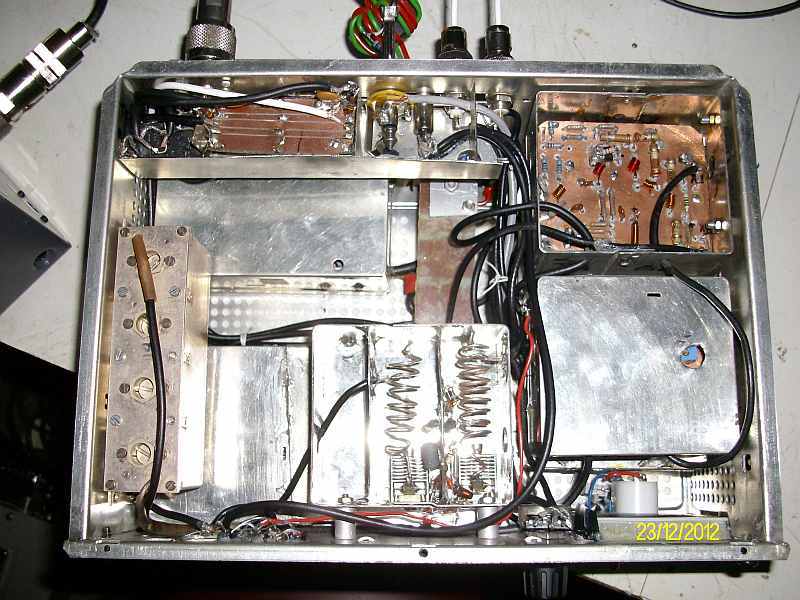

Im kleineren Gehäuse, Oszillator mit Quarz und Heizer. Nach 30 Minuten ist die Frequenz stabil.

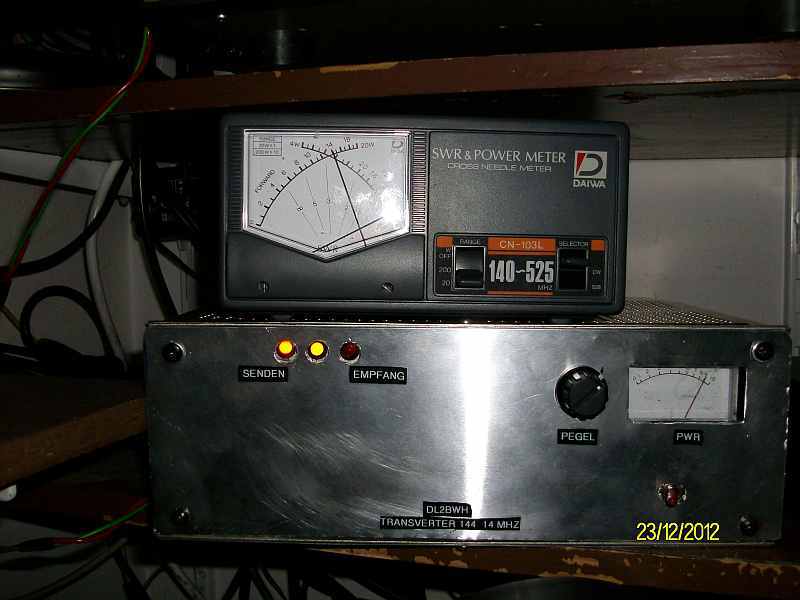

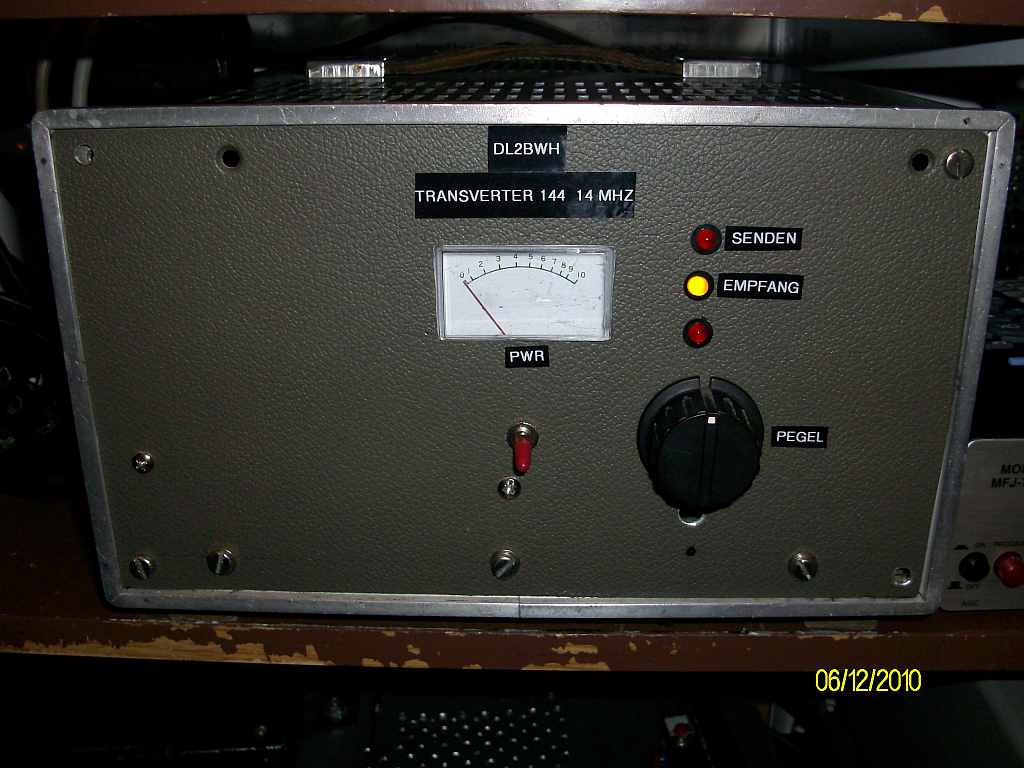

Der jetzige Aufbau ohne eingebautes Netzteil.
